掘進機液壓油缸在*高負載下，如何從設計上避免活塞桿的彎曲變形？

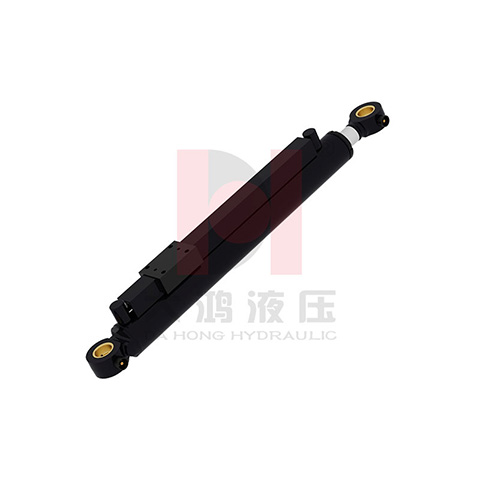

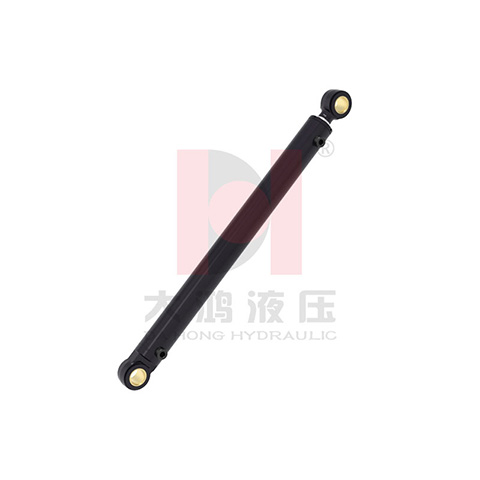

掘進機作為隧道、礦井等地下工程的核心裝備，其液壓油缸承擔著頂推、支撐及姿態調整等關鍵功能，常需承受數十噸甚至上百噸的*高負載。在實際作業中，部分油缸因活塞桿彎曲變形引發故障，不僅影響掘進效率，還可能增加設備維修成本與安全風險。從行業實踐來看，活塞桿彎曲變形多與設計階段的受力分析、結構強度匹配及系統協同性不足有關。如何在設計層面提前規避這一問題，是保障油缸長期可靠運行的重點方向。本文結合實際應用場景，梳理當前行業內針對*高負載下活塞桿抗彎設計的觀察與經驗。

一、*高負載下活塞桿彎曲變形的主要誘因

活塞桿作為油缸傳遞負載的直接部件，其受力狀態直接影響結構穩定性。在*高負載工況下，以下設計或制造缺陷可能成為彎曲變形的誘因：

（一）負載分布不均與偏載沖擊

橫向載荷干擾：當掘進機作業時（如頂推巖壁或支撐隧道頂部），若負載存在橫向分力（如巖層傾斜、支撐面不平整），活塞桿可能承受非軸向的側向力，導致彎曲應力集中；

偏心加載：油缸安裝位置偏差（如缸體與掘進機結構件連接不同軸）或負載作用點偏離活塞桿中心線，會使活塞桿在受力時產生附加彎矩；

沖擊載荷疊加：掘進過程中可能遇到硬巖層或突然塌方，負載瞬間增大且伴隨沖擊振動，進一步加劇活塞桿的彎曲風險。

（二）結構強度與剛度匹配不足

活塞桿直徑與長度比失衡：若活塞桿直徑設計過小或長度過長（長徑比過大），其抗彎截面模量會顯著降低，在相同負載下更容易發生彈性或塑性變形；

材料力學性能局限：活塞桿材料（如45鋼、合金結構鋼）的屈服強度、抗拉強度若未根據負載等級針對性選型，或熱處理工藝（如調質處理）不到位，會導致材料本身的抗彎曲能力不足；

連接部位剛性薄弱：活塞桿與活塞、端蓋的連接結構（如螺紋連接、焊接部位）若存在應力集中或裝配間隙，可能在負載傳遞過程中成為薄弱環節。

（三）系統協同性與支撐條件不足

導向套與缸筒間隙不當：導向套與活塞桿間的配合間隙過大，會導致活塞桿在負載作用下橫向位移增加；間隙過小則可能加劇摩擦，影響負載傳遞的均勻性；

油缸安裝固定方式缺陷：若油缸缸體與掘進機機架的固定點數量不足、固定螺栓預緊力不均，或未設置輔助支撐結構（如中間支座），會使油缸整體剛度下降，間接放大活塞桿的彎曲風險；

負載動態特性未充分考慮：設計時若僅基于靜態負載計算，未分析負載的動態變化（如掘進過程中的振動、沖擊頻率），可能導致油缸實際承受的彎曲力超出預期。

二、設計階段的抗彎防護策略

（一）精準負載分析與結構優化

全工況負載模擬：在設計初期，通過有限元分析（FEA）或力學建模，模擬掘進機實際作業中的負載類型（軸向力、橫向力、彎矩組合），明確活塞桿的*大彎曲應力點與安全裕度。例如，針對巖層傾斜工況，需額外計算側向載荷對活塞桿的影響；

合理確定幾何參數：根據負載等級優化活塞桿的直徑與長度比（通常長徑比控制在10:1以內，*高負載時可進一步降低），并增大抗彎截面模量（如采用階梯式變徑結構，在受力關鍵段增加直徑）；

材料與熱處理強化：選用高強度合金結構鋼（如42CrMo、35CrNiMo），并通過調質處理（硬度220-260HBW）或表面淬火（如高頻淬火）提升材料表面的抗彎曲疲勞性能；

（二）連接與導向系統的協同設計

高剛性連接結構：活塞桿與活塞采用一體式鍛造或高強度螺紋連接（如細牙螺紋+鎖緊螺母），避免因連接松動導致負載傳遞失效；與端蓋的連接部位需設計過渡圓角，減少應力集中；

精準導向與間隙控制：導向套與活塞桿的配合間隙根據負載等級調整（通常為0.02-0.05mm），并選用耐磨性好的導向材料（如青銅襯套或噴涂硬質合金），確保活塞桿在負載作用下僅沿軸向運動；

輔助支撐與固定優化：油缸缸體與掘進機機架的連接點不少于2個（對稱分布），并通過預緊螺栓均勻傳遞載荷；對于超長油缸（行程超過2m），可在中間位置增設輔助支座，分散缸體受力。

（三）動態特性與安全冗余設計

沖擊載荷預留：在設計計算中，將實際負載乘以1.2-1.5倍的安全系數（根據工況復雜程度調整），覆蓋掘進過程中可能遇到的沖擊、振動等動態載荷；

監測與預警集成：部分高端掘進機油缸已集成應變傳感器，實時監測活塞桿的彎曲應力狀態，當檢測到應力接近材料屈服*限時，通過控制系統調整掘進參數或發出預警信號；

冗余結構設計：對于*端工況（如超大斷面隧道掘進），可采用雙活塞桿結構或增加支撐套筒，進一步提升活塞桿的抗彎穩定性。

三、行業實踐中的關鍵觀察

根據設備制造商與用戶的反饋，以下設計細節對避免活塞桿彎曲變形尤為重要：

安裝精度控制：油缸安裝時需確保缸體軸線與負載作用方向嚴格對齊（偏差不超過0.5°），避免因安裝偏斜導致偏載；

定期維護檢查：每200-300小時作業后，檢查活塞桿表面是否有劃痕、磨損（可能導致局部應力集中），以及導向套與缸筒的配合間隙是否異常增大；

負載工況適配：根據不同的掘進巖層特性（如軟巖、硬巖、斷層帶），調整油缸的工作壓力與推進速度，避免長時間處于*限負載狀態。

結語

掘進機液壓油缸在*高負載下活塞桿的彎曲變形問題，本質是設計階段對負載特性、結構強度及系統協同性的綜合考量。通過精準的負載分析、合理的幾何參數優化、高強度材料選擇及可靠的連接導向設計，可從源頭降低彎曲風險。行業用戶在設備設計與維護中，需結合實際工況特點，針對性強化抗彎防護措施，以保障油缸的長期穩定運行與掘進作業的安全高效。
